Армирование плит перекрытия

Железобетонное изделие подвергается нагрузкам на сжатие, растяжение, изгиб и кручение. Бетон хорошо работает на сжатие, хуже — на кручение и изгиб. Чтобы уложенная плита не разрушилась под воздействием своего веса и нагрузки от верхних этажей и кровли, её армируют напрягаемой или ненапрягаемой арматурой и проволочными сетками.

Армирование пустотных плит ПК и ПБ

Пустотные железобетонные плиты ПК и ПБ армируют двумя способами. У каждого есть достоинства и недостатки. Для армирования плиты перекрытия ПК длиной менее 4,2 м используют сетчатый каркас. Это экономически оправдано. При большей длине изделий выполняют армирование преднапряженной арматурой.

Элементы конструкции при сетчатом армировании:

  • верхняя сетка, состоящая из стальной проволоки класса ВР-1 диаметром 2 или 3 мм;
  • нижняя сетка, смонтированная из стержней диаметром от 8 до 12 мм, класса АIII;
  • 2 вертикальные сетки по боковым сторонам, усиливающие торцы, на которые приходится нагрузка, создаваемая несущими стенами.

Достоинства способа в том, что изделие противостоит основным усилиям на прогиб и незапланированным нагрузкам на торцы.

Преднапряженное армирование пустотной плиты выполняют сеткой и отдельными стержнями АтV, напрягаемыми электротермическим способом. По краям и в середине плиты монтируют сетки, призванные обеспечить сопротивление боковым нагрузкам. Для восприятия нагрузок на продавливание предусмотрены вертикальные сетки.

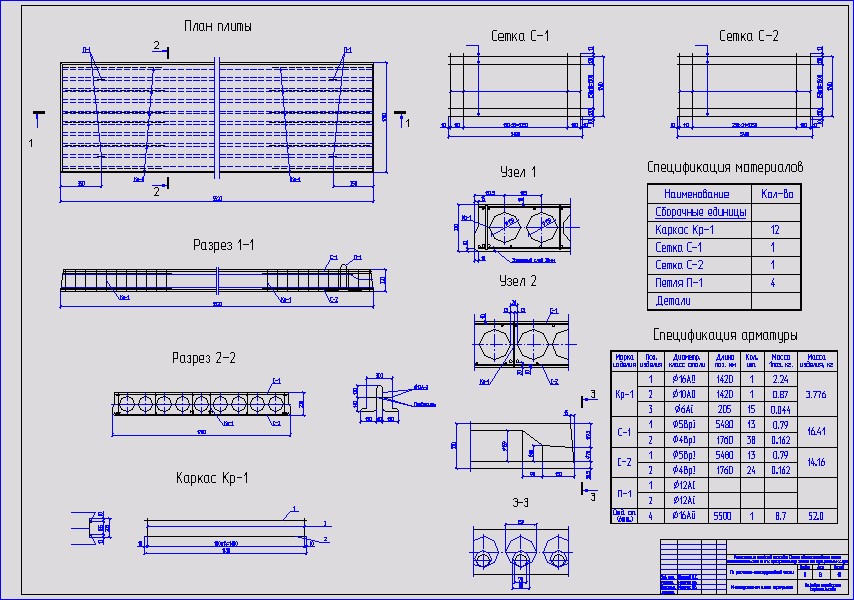

Рис. 1. Армирование пустотной плиты перекрытия: чертёж

Армирование стендовых панелей ПБ

ЖБ плиты ПБ производятся безопалубочным способом с использованием большого количества чертежей и серий, поэтому схемы армирования различаются. Есть несколько общих моментов:

  • независимо от длины плиты, выполняют армирование преднапрягаемыми стержнями;
  • верхнюю поверхность (нерабочую) усиливают прутьями, которых может быть от 2 до 6, в зависимости от марки изделий;
  • в нижней части плиты помещают канаты 12к7, 9к7 или пучки проволоки ВР-II диаметром 5 мм.

Непосредственное влияние на несущую способность оказывают характеристики нижней армирующей конструкции. У такого армирования плиты перекрытия есть недостаток: при попытке проделать отверстие в плите или разрезать её может произойти так называемый «прострел струн», когда преднапряженные стержни срываются, и изделие теряет прочность.

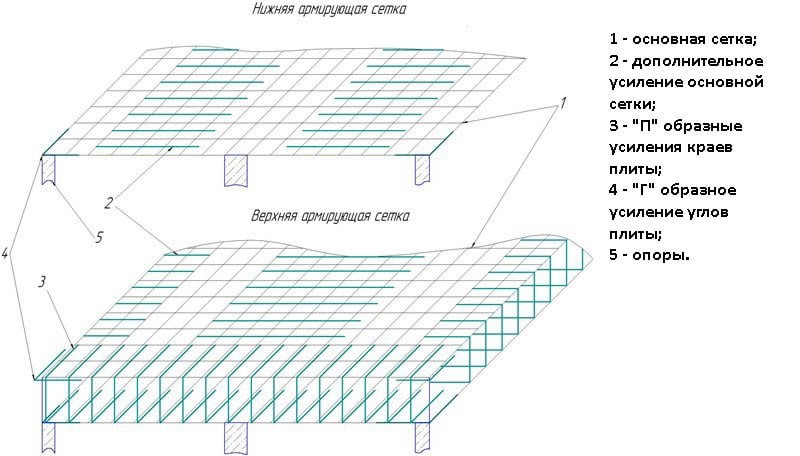

Рис. 2. Расположение верхней и нижней армирующей сеток

Армирование ребристой плиты

Ребристые плиты перекрытия армируют в соответствии с серией Серия ИИ-04-4 (выпуск 6). Основные моменты, которые нужно учитывать:

  • данные в рабочих чертежах приводятся с учётом веса плиты;
  • рабочая арматура — напрягаемая электротермическим способом, стержневая, из стали классов А1У, АIIIВ, Ат1У и АтУ;
  • серия регламентирует минимальное значение предварительного напряжения рабочей арматуры для каждого класса стали;
  • конструктивное армирование выполняют в виде каркасов и сварных сеток из стали классов В-I и А-II;
  • конструкция и расположение закладных соответствуют ГОСТ 23279-2012;
  • для подъёма плиты предусмотрены 4 монтажные петли из горячекатаной арматурной стали класса А-I.

На чертежах показана схема армирования ребристой плиты перекрытия ПГ6. 3 (б) — поперечное крайнее ребро, 3 (в) — поперечное среднее ребро.

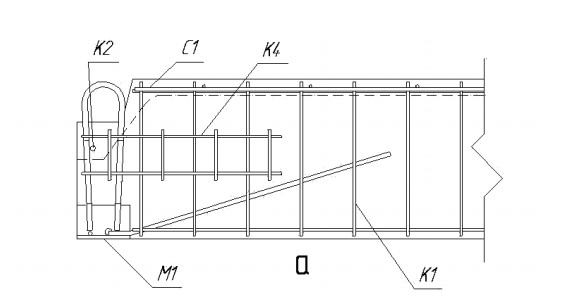

Рис. 3 (а). Продольное ребро

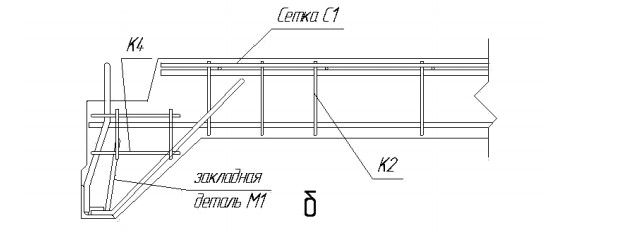

Рис. 3 (б). Поперечное крайнее ребро

Рис. 3 (в). Поперечное среднее ребро

Правила и этапы армирования

При армировании пользуются чертежами, построенными с учётом таких факторов: габариты плиты, толщина перекрытия, расположение усилений, шаг сетки и другие характеристики армопояса. Монолитные и многопустотные плиты воспринимают нагрузки на сжатие и растяжение. В целом плита будет работать на излом, поэтому в конструкции предусмотрены два армопояса: верхний и нижний. Арматура принимает на себя растягивающие воздействия, а бетон выдерживает сжимающие.

Для армирования применяют только неразрывные прутья. Расчёт толщины и шага выполняют согласно требованиям действующих СНиП. Сетки используются готовые, сваренные, или их вяжут вязальной проволокой.

Если необходимо использовать не цельные стержни, а сегменты, их соединяют с перехлёстом, который должен быть не менее 40*d, где d — диаметр стержня. Толщина плиты для помещений с пролётом до 6 м составляет не менее 20 см. Стержни в армопоясе — горячекатаные, диаметром 8-12 мм, из стали класса АIII. Детальные параметры содержатся в рабочих чертежах.

Этапы армирования:

  • Выполняют расчёт толщины плиты. Она должна быть не меньше максимальной длины пролёта, разделённой на 30, и не меньше 1,5 дм. Пример: если пролёт имеет длину 6 м, толщина изделия составит 200 мм.
  • Собирают и устанавливают опалубку, вяжут каркас. Конструкция включает верхнее и нижнее армирование и дополнительные элементы. Пояс усиления выполняют из прутьев 8-14 мм, класса АIII или другого, предусмотренного стандартами.
  • Элементы соединяют в единое целое отожжённой стальной проволокой диаметром от 1 до 1,5 мм.
  • Выполняют вязку нижнего армопояса с шагом 200х200 мм (в общем случае). Продольные прутья помещают на дистанцирующие элементы на расстоянии 200 мм друг от друга, поверх них укладывают поперечные элементы.
  • Для присоединения верхнего каркаса по площади армопояса распределяют дистанцирующие элементы. В местах пересечения и по периметру выполняют вязку.
  • Аналогично нижнему армированию выполняют верхнее. Сетку присоединяют к дистанцирующим элементам, после чего получают каркас, готовый к заливке.

Элементы, которые называют дистанцирующими, необходимы для обеспечения достаточной толщины защитного слоя бетона. Арматура не должна выходить наружу ни с какой стороны. В общем случае защитный слой имеет толщину не менее 1 диаметра стержня. На производстве для вязки используют автоматические пистолеты и полуавтоматические клещи.

Если выполняется соединение методом электродуговой сварки, шов должен быть в виде точки, затрагивающей тело стержня по минимуму. В противном случае соединение получится слабым.
